Раздел 1: Климатические зоны и требования

1.1. Сводная таблица климатических параметров

Параметр	Москва/ЦФО	Алтай	Иркутск	Чита	Новосибирск
Климатическая зона (СП 131.13330)	III	IV	IV	IV	III
Температура холодной пятидневки, °C	-28...-30	-37...-40	-35...-38	-33...-36	-37...-39
Абсолютный минимум, °C	-42	-50	-52	-50	-48
Отопительный период, дней	205–215	220–230	225–235	225–230	220–230
ГСОП (°C·сут/год)	4 800–5 100	5 800–6 200	6 000–6 400	5 900–6 300	5 700–6 100
Снеговая нагрузка (СП 20.13330)	III (1,5 кПа)	IV (2,0 кПа)	III (1,5 кПа)	II (1,0 кПа)	IV (2,0 кПа)
Ветровая нагрузка	Ia (0,17 кПа)	II (0,30 кПа)	II (0,30 кПа)	III (0,38 кПа)	II (0,30 кПа)
Глубина промерзания грунта, м	1,40	2,20	2,50	2,70	2,20
Сейсмичность, балл	1–2	6–8 (горы)	6–7	6–7	5–6
Вечная мерзлота	Нет	Нет	Локально (север)	Нет	Нет

1.2. Требования к теплоизоляции по регионам

🔴 МОСКВА И ЦФО

Минимальные требования (СП 50.13330.2012):

Стены: R ≥ 3,13 м²·°C/Вт → ППУ 100 мм или минвата 120 мм
Пол: R ≥ 4,29 м²·°C/Вт → XPS 100 мм + ППУ 50 мм
Потолок: R ≥ 4,71 м²·°C/Вт → ППУ 120 мм или минвата 150 мм

Элемент	Эконом	Стандарт	Премиум
Стены	Минвата 120 мм + пароизоляция	ППУ 100 мм	ППУ 120 мм + акустика
Пол	XPS 80 мм + стяжка	XPS 100 мм + теплый пол	XPS 120 мм + водяной теплый пол
Потолок	Минвата 150 мм	ППУ 120 мм	ППУ 150 мм + шумоизоляция
Окна	2-камерный энергосберегающий	2-камерный мультифункциональный	3-камерный с аргоном
Двери	Утепленная с терморазрывом	Премиум с терморазрывом	Финская/немецкая

✅

Особенности: Мягкий климат, но высокая влажность → обязательна пароизоляция. Снеговая нагрузка умеренная → уклон кровли от 15°. Доступность материалов. Высокие требования к энергоэффективности (класс А, А+).

🔴 АЛТАЙ (Барнаул, Бийск, Горно-Алтайск)

Минимальные требования:

Стены: R ≥ 3,76 м²·°C/Вт → ППУ 120 мм или минвата 150 мм
Пол: R ≥ 5,00 м²·°C/Вт → XPS 120 мм + ППУ 80 мм
Потолок: R ≥ 5,26 м²·°C/Вт → ППУ 150 мм или минвата 180 мм

Элемент	Эконом	Стандарт	Премиум
Стены	Минвата 150 мм + пароизоляция	ППУ 120 мм	ППУ 150 мм + ветрозащита
Пол	XPS 100 мм + стяжка	XPS 120 мм + теплый пол	XPS 150 мм + водяной теплый пол
Потолок	Минвата 180 мм	ППУ 150 мм	ППУ 180 мм + шумоизоляция
Окна	2-камерный энергосберегающий	2-камерный мультифункциональный	3-камерный с аргоном
Двери	Утепленная с терморазрывом	Премиум с терморазрывом	Финская/немецкая

🔴

Критично: Резко-континентальный климат (перепады до 80°C/год). Снеговая нагрузка IV зона (2,0 кПа) → усиленная кровля, уклон от 20°. Сейсмичность 6–8 баллов в горах. Летняя жара до +40°C → кондиционирование обязательно.

Дополнительные требования:

✅ Ветрозащитная мембрана (обязательна!)
✅ Усиленная кровля (снегозадержатели, усиленные стропила)
✅ Сейсмические пояса (для горных районов)
✅ Кондиционирование (обязательно для лета)

🔴 ИРКУТСК

Минимальные требования:

Стены: R ≥ 3,95 м²·°C/Вт → ППУ 130 мм или минвата 160 мм
Пол: R ≥ 5,26 м²·°C/Вт → XPS 130 мм + ППУ 100 мм
Потолок: R ≥ 5,55 м²·°C/Вт → ППУ 170 мм или минвата 200 мм

Элемент	Эконом	Стандарт	Премиум
Стены	Минвата 160 мм + пароизоляция	ППУ 130 мм	ППУ 160 мм + ветрозащита
Пол	XPS 120 мм + стяжка	XPS 150 мм + теплый пол	XPS 180 мм + водяной теплый пол
Потолок	Минвата 200 мм	ППУ 170 мм	ППУ 200 мм + шумоизоляция
Окна	2-камерный энергосберегающий	3-камерный с аргоном	3-камерный премиум
Двери	Премиум с терморазрывом	Финская с двойным контуром	Финская/немецкая премиум

🔴

Критично: Экстремальные морозы до -52°C → максимальная теплоизоляция. Большая глубина промерзания (2,5 м) → фундамент ниже ГП или УШП. Сейсмичность 6–7 баллов. Близость Байкала → усиленная пароизоляция.

Дополнительные требования:

✅ Тройной контур уплотнения входных дверей
✅ Тамбур (холодный шлюз) — обязательно!
✅ Подогрев входной площадки и ступеней
✅ Рекуператор с подогревом приточного воздуха
✅ Резервное отопление (печь/камин)

🔴 ЧИТА

Минимальные требования:

Стены: R ≥ 3,85 м²·°C/Вт → ППУ 125 мм или минвата 155 мм
Пол: R ≥ 5,13 м²·°C/Вт → XPS 125 мм + ППУ 90 мм
Потолок: R ≥ 5,40 м²·°C/Вт → ППУ 165 мм или минвата 195 мм

Элемент	Эконом	Стандарт	Премиум
Стены	Минвата 155 мм + пароизоляция	ППУ 125 мм	ППУ 155 мм + ветрозащита
Пол	XPS 120 мм + стяжка	XPS 150 мм + теплый пол	XPS 180 мм + водяной теплый пол
Потолок	Минвата 195 мм	ППУ 165 мм	ППУ 195 мм + шумоизоляция
Окна	2-камерный энергосберегающий	3-камерный с аргоном	3-камерный премиум
Двери	Премиум с терморазрывом	Финская с двойным контуром	Финская/немецкая премиум

🔴

Критично: Резко-континентальный климат (-50°C...+40°C). Сильные ветра (III зона) → ветрозащита обязательна. Малоснежная зима → ветровое выдувание → герметичность критична. Сейсмичность 6–7 баллов. Дефицит влаги → увлажнитель обязателен.

Дополнительные требования:

✅ Усиленная ветрозащита (мембрана + ветровые подпорки)
✅ Герметизация всех стыков (воздухонепроницаемый контур)
✅ Увлажнитель воздуха (обязательно!)
✅ Тамбур при входе
✅ Резервное отопление

🔴 НОВОСИБИРСК

Минимальные требования:

Стены: R ≥ 3,70 м²·°C/Вт → ППУ 120 мм или минвата 150 мм
Пол: R ≥ 4,93 м²·°C/Вт → XPS 120 мм + ППУ 70 мм
Потолок: R ≥ 5,19 м²·°C/Вт → ППУ 150 мм или минвата 180 мм

Элемент	Эконом	Стандарт	Премиум
Стены	Минвата 150 мм + пароизоляция	ППУ 120 мм	ППУ 150 мм + ветрозащита
Пол	XPS 100 мм + стяжка	XPS 120 мм + теплый пол	XPS 150 мм + водяной теплый пол
Потолок	Минвата 180 мм	ППУ 150 мм	ППУ 180 мм + шумоизоляция
Окна	2-камерный энергосберегающий	2-камерный мультифункциональный	3-камерный с аргоном
Двери	Утепленная с терморазрывом	Премиум с терморазрывом	Финская/немецкая

🔴

Критично: Снеговая нагрузка IV зона (2,0 кПа) → усиленная кровля. Сильные ветра (II зона). Большой перепад температур → компенсационные швы. Высокая влажность весной/осенью → пароизоляция.

Дополнительные требования:

✅ Усиленная кровля (снегозадержатели)
✅ Ветрозащитная мембрана
✅ Водосточная система с подогревом (антиобледенение)

💰

Раздел 2: Региональные цены

2.1. Коэффициенты стоимости по регионам

Регион	Коэффициент к базовой цене	Комментарий
Москва и МО	×1,25–1,35	Высокая стоимость работ, логистики, аренды
ЦФО	×1,00–1,10	Базовая цена
Новосибирск	×1,10–1,15	Удаленность, логистика
Алтай	×1,15–1,25	Удаленность, сейсмичность
Иркутск	×1,20–1,30	Экстремальный климат, логистика
Чита	×1,25–1,35	Максимальная удаленность

2.2. Ориентировочные цены «под ключ» (2026)

🏙️ Москва и МО

Тип модуля	Эконом	Стандарт	Премиум
20 футов, жилой	от 1 000 000 ₽	от 1 500 000 ₽	от 2 500 000 ₽
40 футов, жилой	от 2 200 000 ₽	от 3 500 000 ₽	от 5 500 000 ₽
40 футов, офис	от 1 500 000 ₽	от 2 500 000 ₽	от 4 500 000 ₽
Комплекс 2×40 HC	от 5 000 000 ₽	от 8 000 000 ₽	от 12 000 000 ₽

Фундамент (сваи)

от 120 000 ₽

Доставка

от 50 ₽/км

манипулятор

Кран

от 25 000 ₽

Коммуникации

от 150 000 ₽

🌾 ЦФО (Тула, Рязань, Воронеж и др.)

Тип модуля	Эконом	Стандарт	Премиум
20 футов, жилой	от 800 000 ₽	от 1 200 000 ₽	от 2 000 000 ₽
40 футов, жилой	от 1 800 000 ₽	от 2 800 000 ₽	от 4 500 000 ₽
40 футов, офис	от 1 200 000 ₽	от 2 000 000 ₽	от 3 500 000 ₽
Комплекс 2×40 HC	от 4 000 000 ₽	от 6 500 000 ₽	от 10 000 000 ₽

Фундамент

от 80 000 ₽

Доставка

от 30 ₽/км

Кран

от 15 000 ₽

Коммуникации

от 100 000 ₽

❄️ Новосибирск

Тип модуля	Эконом	Стандарт	Премиум
20 футов, жилой	от 950 000 ₽	от 1 400 000 ₽	от 2 300 000 ₽
40 футов, жилой	от 2 100 000 ₽	от 3 200 000 ₽	от 5 000 000 ₽
40 футов, офис	от 1 400 000 ₽	от 2 300 000 ₽	от 4 000 000 ₽
Комплекс 2×40 HC	от 4 600 000 ₽	от 7 500 000 ₽	от 11 500 000 ₽

Фундамент (2,2 м)

от 100 000 ₽

Доставка

от 40 ₽/км

Кран

от 20 000 ₽

Коммуникации

от 120 000 ₽

🏔️ Алтай

Тип модуля	Эконом	Стандарт	Премиум
20 футов, жилой	от 1 000 000 ₽	от 1 500 000 ₽	от 2 500 000 ₽
40 футов, жилой	от 2 200 000 ₽	от 3 500 000 ₽	от 5 500 000 ₽
40 футов, офис	от 1 500 000 ₽	от 2 500 000 ₽	от 4 500 000 ₽
Комплекс 2×40 HC	от 5 000 000 ₽	от 8 000 000 ₽	от 12 000 000 ₽

Фундамент (2,2 м)

от 110 000 ₽

Сейсмоусиление

от 80 000 ₽

для горных районов

Доставка

от 45 ₽/км

Кран

от 20 000 ₽

🌲 Иркутск

Тип модуля	Эконом	Стандарт	Премиум
20 футов, жилой	от 1 100 000 ₽	от 1 650 000 ₽	от 2 700 000 ₽
40 футов, жилой	от 2 400 000 ₽	от 3 800 000 ₽	от 6 000 000 ₽
40 футов, офис	от 1 600 000 ₽	от 2 700 000 ₽	от 4 800 000 ₽
Комплекс 2×40 HC	от 5 400 000 ₽	от 8 800 000 ₽	от 13 500 000 ₽

Фундамент (2,5 м)

от 130 000 ₽

Сейсмоусиление

от 100 000 ₽

Тамбур

от 80 000 ₽

Резервное отопление

от 120 000 ₽

Доставка

от 50 ₽/км

Кран

от 25 000 ₽

💨 Чита

Тип модуля	Эконом	Стандарт	Премиум
20 футов, жилой	от 1 150 000 ₽	от 1 700 000 ₽	от 2 800 000 ₽
40 футов, жилой	от 2 500 000 ₽	от 4 000 000 ₽	от 6 300 000 ₽
40 футов, офис	от 1 700 000 ₽	от 2 800 000 ₽	от 5 000 000 ₽
Комплекс 2×40 HC	от 5 600 000 ₽	от 9 200 000 ₽	от 14 000 000 ₽

Фундамент (2,7 м)

от 140 000 ₽

Сейсмоусиление

от 100 000 ₽

Тамбур

от 80 000 ₽

Увлажнитель

от 40 000 ₽

Доставка

от 55 ₽/км

макс. удаленность

Кран

от 25 000 ₽

🚚

Раздел 3: Логистика и доставка

3.1. Сводная таблица логистики

Регион	Расстояние от Москвы	Время доставки	20 фт	40 фт	Особенности
Москва и МО	0–100 км	1–3 часа	15–30 тыс ₽	25–50 тыс ₽	Манипулятор, пропуск в МКАД
ЦФО	200–600 км	1–2 дня	20–40 тыс ₽	35–70 тыс ₽	Стандартная доставка
Новосибирск	3 300 км	5–7 дней	130–180 тыс ₽	220–300 тыс ₽	Ж/д контейнеровоз, зимник
Алтай	3 600 км	6–8 дней	150–200 тыс ₽	250–340 тыс ₽	Горные дороги, сезонность
Иркутск	4 200 км	7–9 дней	180–250 тыс ₽	300–420 тыс ₽	Байкальский тракт, зимник
Чита	5 800 км	9–12 дней	250–350 тыс ₽	420–580 тыс ₽	Максимальная удаленность

3.2. Варианты доставки

🚛 Вариант 1: Автотранспорт (манипулятор)

Плюсы: Быстро, гибко, door-to-door

Минусы: Ограничения по габаритам, сезонность (распутица)

Где применимо: Москва, ЦФО, частично Новосибирск

Требования: Ширина дороги ≥ 3 м, подъезд для длинномера (20 м)

🚂 Вариант 2: Ж/д контейнеровоз

Плюсы: Дешевле на больших расстояниях, независимость от дорог

Минусы: Нужна ж/д ветка, кран на станции, доставка до участка автотранспортом

Где применимо: Новосибирск, Иркутск, Чита, Алтай

Требования: Наличие ж/д тупика или станции с краном

🔧 Вариант 3: Сборка на месте

Плюсы: Нет ограничений по габаритам, можно везти частями

Минусы: Дольше, нужна площадка для сборки, зависимость от погоды

Где применимо: Удаленные районы, сложная логистика

Требования: Площадка 20×30 м, электричество, бытовка для рабочих

3.3. Сезонность доставки

Регион	Зима (дек–фев)	Весна (мар–май)	Лето (июн–авг)	Осень (сен–ноя)
Москва/ЦФО	✅ Круглый год	⚠️ Распутица	✅ Оптимально	⚠️ Дожди
Новосибирск	✅ Зимник	🔴 Распутица	✅ Оптимально	⚠️ Дожди
Алтай	⚠️ Горные перевалы	🔴 Распутица	✅ Оптимально	⚠️ Дожди
Иркутск	✅ Зимник	🔴 Распутица	✅ Оптимально	⚠️ Дожди
Чита	✅ Зимник	🔴 Распутица	✅ Оптимально	⚠️ Дожди

⚠️

ПРАВИЛО: Для удаленных регионов (Новосибирск, Алтай, Иркутск, Чита) планировать доставку на зимний период (январь–февраль) или летний (июнь–август). Весна и осень — риск застревания техники.

📋

Раздел 4: Региональные особенности согласований

🏙️ 4.1. Москва и МО

Особенности:

🔴 Разрешение на строительство обязательно для жилых домов (ИЖС)
🔴 ГПЗУ (градостроительный план) — обязателен
🔴 Согласование с Москомархитектурой — для Москвы
🔴 Ограничения по этажности
🔴 Высокие требования к внешнему виду

Необходимые документы: ГПЗУ, разрешение на строительство, проектная документация, акт ввода в эксплуатацию, технический план.

Сроки: 2–4 месяца · Стоимость: от 150 000 ₽

🌾 4.2. ЦФО (регионы)

Особенности:

✅ Упрощенное согласование для некапитальных строений
✅ Уведомительный порядок для ИЖС
⚠️ Ограничения в охранных зонах

Необходимые документы: Уведомление о начале строительства, технический план, уведомление об окончании, регистрация в Росреестре.

Сроки: 1–2 месяца · Стоимость: от 50 000 ₽

🏔️ 4.3. Алтай

Особенности:

🔴 Сейсмический паспорт обязателен для горных районов
🔴 Согласование с сейсмологической службой
🔴 Ограничения в горных районах (заповедники)
⚠️ Требования к внешнему виду в туристических зонах

Сроки: 2–3 месяца · Стоимость: от 80 000 ₽ + сейсмический расчет от 50 000 ₽

🌲 4.4. Иркутск

Особенности:

🔴 Сейсмический паспорт обязателен
🔴 Требования к теплоизоляции — строгий контроль
⚠️ Ограничения в водоохранной зоне Байкала
⚠️ Требования к внешнему виду в исторических зонах

Сроки: 2–4 месяца · Стоимость: от 100 000 ₽ + сейсмический расчет от 60 000 ₽

💨 4.5. Чита

Особенности:

🔴 Сейсмический паспорт обязателен
🔴 Требования к ветрозащите — строгий контроль
⚠️ Ограничения в приграничных зонах

Сроки: 2–3 месяца · Стоимость: от 90 000 ₽ + сейсмический расчет от 55 000 ₽

❄️ 4.6. Новосибирск

Особенности:

✅ Стандартное согласование как для ЦФО
⚠️ Ограничения в водоохранных зонах (Обь)
⚠️ Требования к снегозадержанию

Сроки: 1–2 месяца · Стоимость: от 60 000 ₽

💬

Раздел 5: Региональные возражения и ответы

5.1. Москва и ЦФО

🔸 «В Подмосковье много каркасников, почему контейнер?»

«Каркасник — это деревянный дом, который требует ухода (антисептики, антипирены каждые 5–7 лет), боится влаги, грызунов. Контейнер — это стальная конструкция, срок службы 50+ лет, не горит, не гниет, не интересует мышей. Плюс: контейнер можно перевезти на новый участок, каркасник — нет. А по стоимости квадратного метра мы сопоставимы с хорошим каркасником, но быстрее в 4 раза.»

🔸 «У нас в СНТ запрещают контейнерные дома»

«Да, в некоторых элитных поселках есть ограничения по внешнему виду. Но мы можем: 1) полностью закрыть фасад деревом/штукатуркой — никто не догадается, что внутри контейнер, 2) сделать классическую двускатную кровлю, 3) добавить террасу, крыльцо — получится традиционный вид. Можем помочь с согласованием внешнего вида с правлением СНТ.»

5.2. Алтай

🔸 «У нас землетрясения бывают, выдержит ли?»

«Отличный вопрос! Контейнер — это стальная конструкция, которая по гибкости и прочности превосходит большинство каркасных и кирпичных домов. Мы делаем: 1) сейсмический расчет для вашего участка, 2) усиленный каркас с дополнительными связями, 3) гибкие соединения инженерных систем, 4) анкеровку к фундаменту. Наши объекты рассчитаны на сейсмику до 8 баллов.»

🔸 «Зимой у нас -40°C, не замерзнете?»

«Мы специально для Алтая используем: 1) ППУ 120–150 мм (это эквивалент 600–750 мм кирпичной стены), 2) тройной контур уплотнения дверей, 3) тамбур при входе, 4) теплый пол, 5) рекуператор с подогревом приточного воздуха. Наши объекты в Горно-Алтайске эксплуатируются 3 года при -40°C — расход электричества на отопление 20 м² — около 8 000 ₽/месяц.»

5.3. Иркутск

🔸 «У нас морозы до -50°C, как выживаете?»

«Для Иркутска мы делаем "арктическую комплектацию": 1) ППУ 160 мм в стенах, 200 мм в потолке, 2) XPS 180 мм в полу + водяной теплый пол, 3) тамбур при входе — обязательно, 4) тройной контур уплотнения дверей с электроподогревом, 5) рекуператор с калорифером, 6) резервное отопление (печь/камин). Наши объекты в Иркутске эксплуатируются при -52°C — внутри всегда +23°C.»

🔸 «А если электричество отключат зимой?»

«Это критичный вопрос для Иркутска. Мы предлагаем: 1) резервное отопление — печь/камин (дрова/пеллеты), 2) генератор с АВР — включается за 10 секунд, 3) аккумуляторные батареи + солнечные панели (для лета). Стоимость резервного отопления — от 120 000 ₽, генератора — от 80 000 ₽.»

5.4. Чита

🔸 «У нас ветра сильные, не продует?»

«Чита — ветровой район, мы это учитываем. Делаем: 1) воздухонепроницаемый контур, 2) ветрозащитную мембрану снаружи утеплителя, 3) усиленную конструкцию, 4) тройное остекление с усиленным профилем, 5) ветровые подпорки на кровле. Тест на воздухопроницаемость (blower door test) показывает результат 0,5–1,0 крат/ч при 50 Па — это лучше, чем у большинства кирпичных домов.»

🔸 «У нас сухо, воздух в доме будет как в пустыне?»

«Да, в Чите влажность зимой может падать до 10–15% (норма для жилья — 40–60%). Мы рекомендуем: 1) увлажнитель воздуха (обязательно!), 2) рекуператор с функцией увлажнения, 3) комнатные растения. Стоимость увлажнителя — от 40 000 ₽, но это критично для комфорта.»

5.5. Новосибирск

🔸 «У нас снега много, крыша не провалится?»

«Новосибирск — IV снеговая зона (2,0 кПа = 200 кг/м²). Мы делаем: 1) скатную кровлю с уклоном от 20°, 2) снегозадержатели, 3) усиленную стропильную систему, 4) водосточную систему с подогревом. Крыша рассчитана на нагрузку до 300 кг/м² — с запасом.»

📞

Раздел 6: Региональные контакты и партнеры

6.1. Рекомендуемые поставщики по регионам

Регион	Контейнеры	Утеплитель	Окна	Сантехника	Электрика
Москва/ЦФО	Контейнер-Центр, Модуль-М	BASF, TechnoNICOL	Rehau, Veka	Grohe, Geberit	ABB, Schneider
Новосибирск	СибКонтейнер, Алтай-Модуль	Технониколь-Сибирь	Novex, Veka	Grohe, Cersanit	IEK, EKF
Алтай	Алтай-Модуль, Бийск-Контейнер	Технониколь-Алтай	Novex, KBE	Grohe, Roca	IEK, EKF
Иркутск	Байкал-Контейнер, Восток-Модуль	Технониколь-Восток	Novex, Rehau	Grohe, Geberit	ABB, IEK
Чита	Забайкал-Контейнер, Восток-Модуль	Технониколь-Восток	Novex, KBE	Grohe, Roca	IEK, EKF

6.2. Партнеры по фундаменту

Регион	Партнер	Контакты	Стоимость (сваи)
Москва/ЦФО	Фундамент-М, СтройСваи	+7 (495) XXX-XX-XX	от 3 500 ₽/свая
Новосибирск	СибСваи, Фундамент-54	+7 (383) XXX-XX-XX	от 4 000 ₽/свая
Алтай	АлтайСваи, Фундамент-22	+7 (3852) XXX-XX-XX	от 4 200 ₽/свая
Иркутск	БайкалСваи, Восток-Фундамент	+7 (3952) XXX-XX-XX	от 4 500 ₽/свая
Чита	ЗабайкалСваи, Восток-Фундамент	+7 (3022) XXX-XX-XX	от 4 800 ₽/свая

6.3. Партнеры по доставке

Регион	Партнер	Контакты	Стоимость (20 фт)
Москва/ЦФО	Деловые Линии, ПЭК	+7 (800) XXX-XX-XX	от 30 ₽/км
Новосибирск	СибТранс, ЖД-Контейнер	+7 (383) XXX-XX-XX	от 40 ₽/км
Алтай	АлтайТранс, ГорЛогистика	+7 (3852) XXX-XX-XX	от 45 ₽/км
Иркутск	БайкалТранс, Восток-Логистика	+7 (3952) XXX-XX-XX	от 50 ₽/км
Чита	ЗабайкалТранс, Восток-Логистика	+7 (3022) XXX-XX-XX	от 55 ₽/км

📊

Раздел 7: Региональные чек-листы

🏙️ 7.1. Чек-лист для Москвы/ЦФО

🏔️ 7.2. Чек-лист для Алтая

🌲 7.3. Чек-лист для Иркутска

💨 7.4. Чек-лист для Читы

❄️ 7.5. Чек-лист для Новосибирска

Современные дома и офисы
из морских контейнеров

Инновационные решения на базе 20ft и 40ft контейнеров. Экологично, быстро, доступно. От 2 недель до готового объекта.

20ft

Стандартный модуль

40ft

Просторный модуль

14 дней

Средний срок сборки

25 лет

Гарантия конструкции

Показано: 6 проектов

Дом 40ft 🔥 Хит

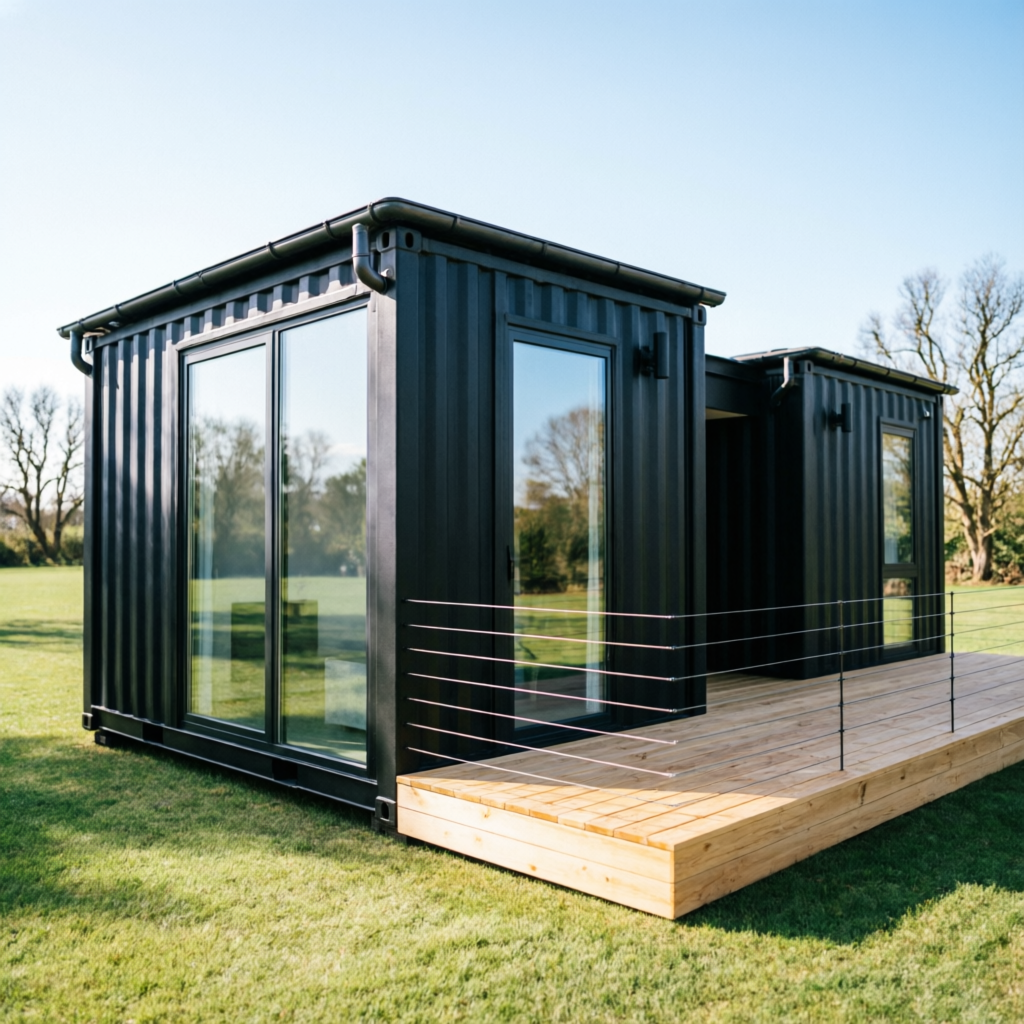

Модерн Блэк 40ft

Стильный одноэтажный дом из 40ft контейнера с панорамным остеклением, деревянной террасой и системой «умный дом». Чёрная матовая отделка.

28 м²

Площадь

40ft

Контейнер

14 дн.

Сборка

Цена от 1 850 000 ₽

Офис 20ft

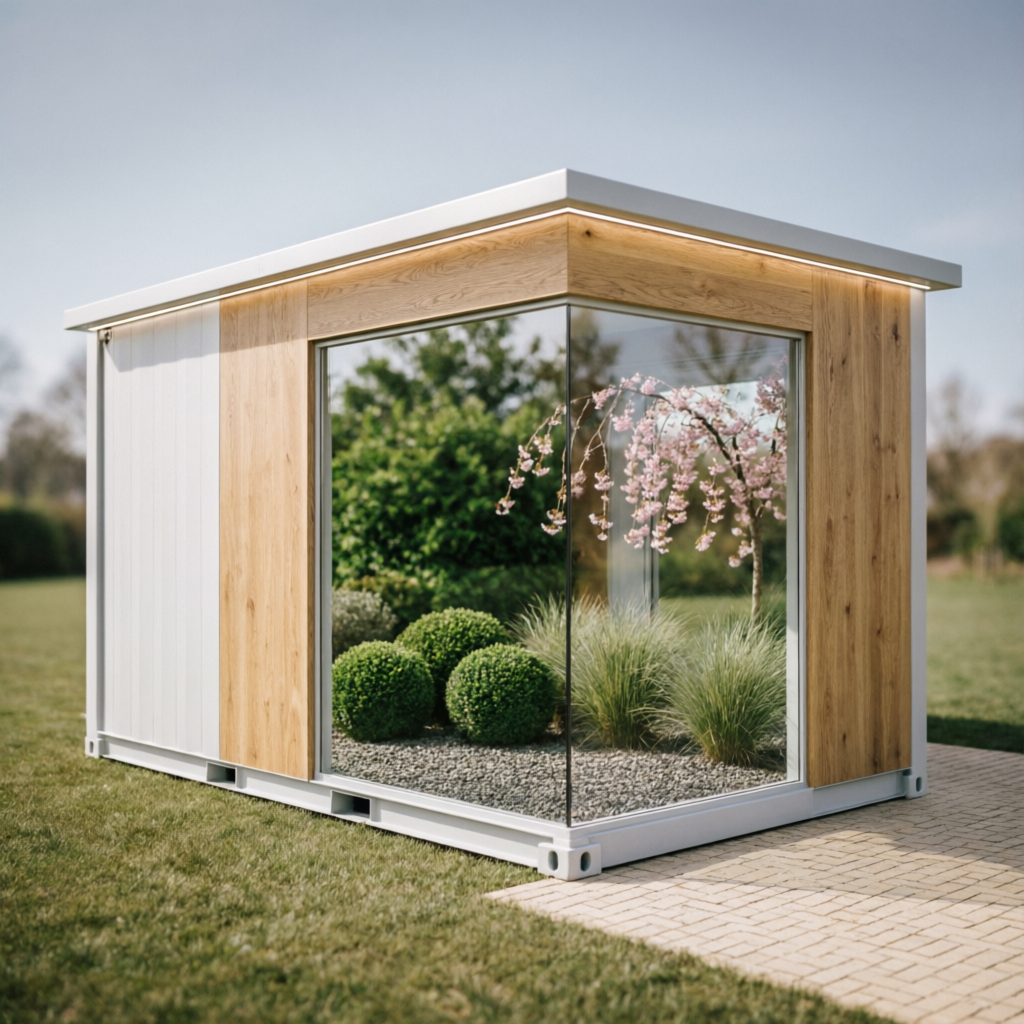

Офис Нордик 20ft

Компактный офисный модуль в скандинавском стиле. Натуральное дерево, панорамные окна, встроенная мебель и кондиционирование.

14 м²

Площадь

20ft

Контейнер

10 дн.

Сборка

Цена от 980 000 ₽

Дом 40ft × 2 🔥 Премиум

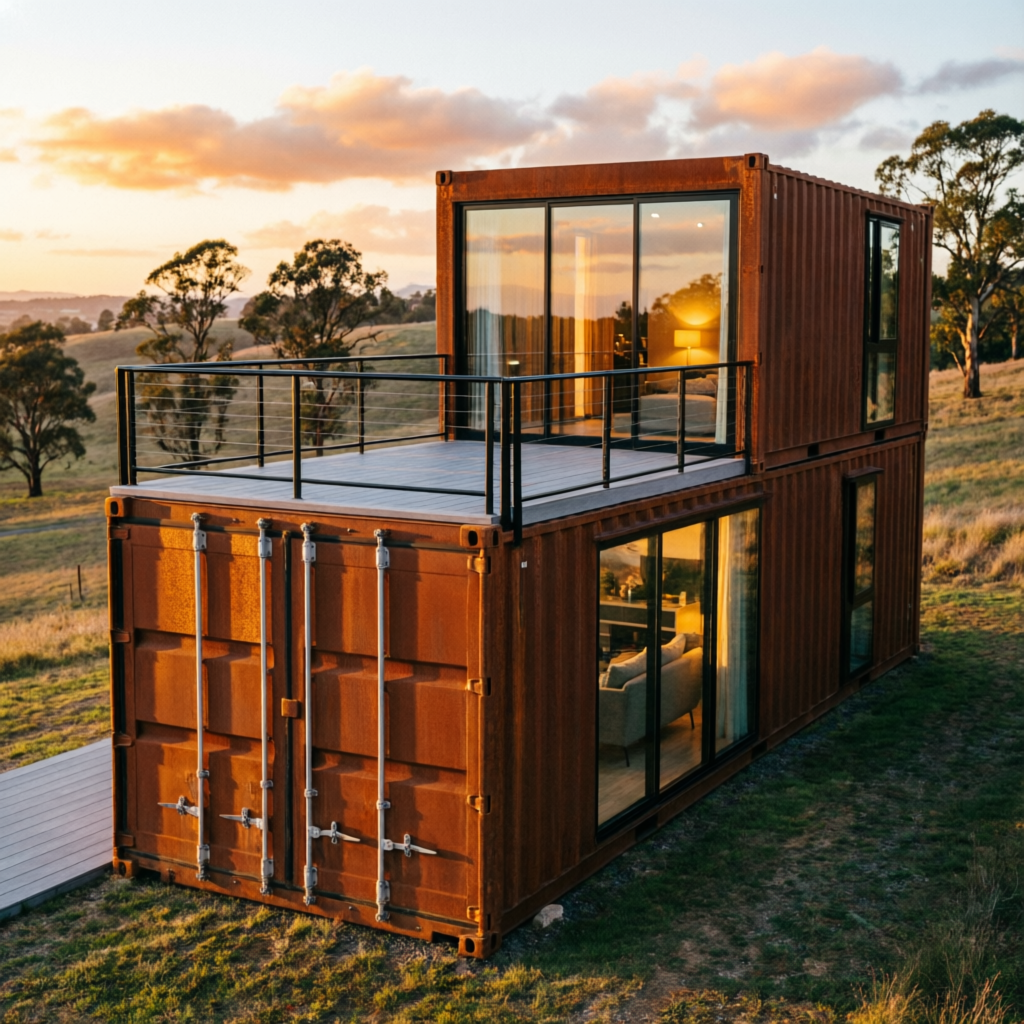

Дуплекс Рустик 40ft

Двухэтажный дом из двух 40ft контейнеров с террасой на крыше, панорамными окнами и интерьером в стиле лофт. Corten-сталь.

56 м²

Площадь

40ft × 2

Контейнеры

21 дн.

Сборка

Цена от 3 450 000 ₽

Офис 40ft

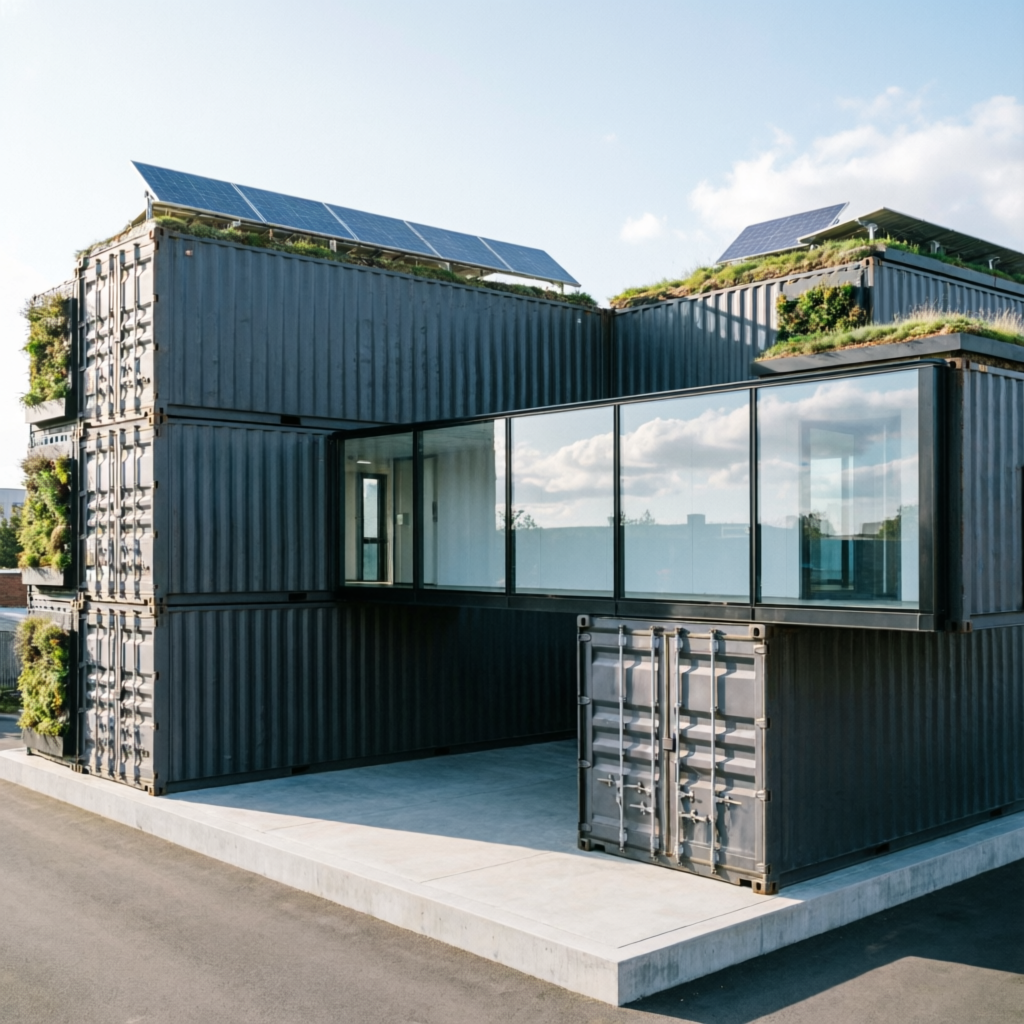

Офис-комплекс Эко 40ft

Масштабный офисный комплекс из нескольких 40ft модулей с зелёной крышей, солнечными панелями и вертикальным озеленением фасада.

84 м²

Площадь

40ft × 3

Контейнеры

30 дн.

Сборка

Цена от 5 200 000 ₽

Дом 20ft

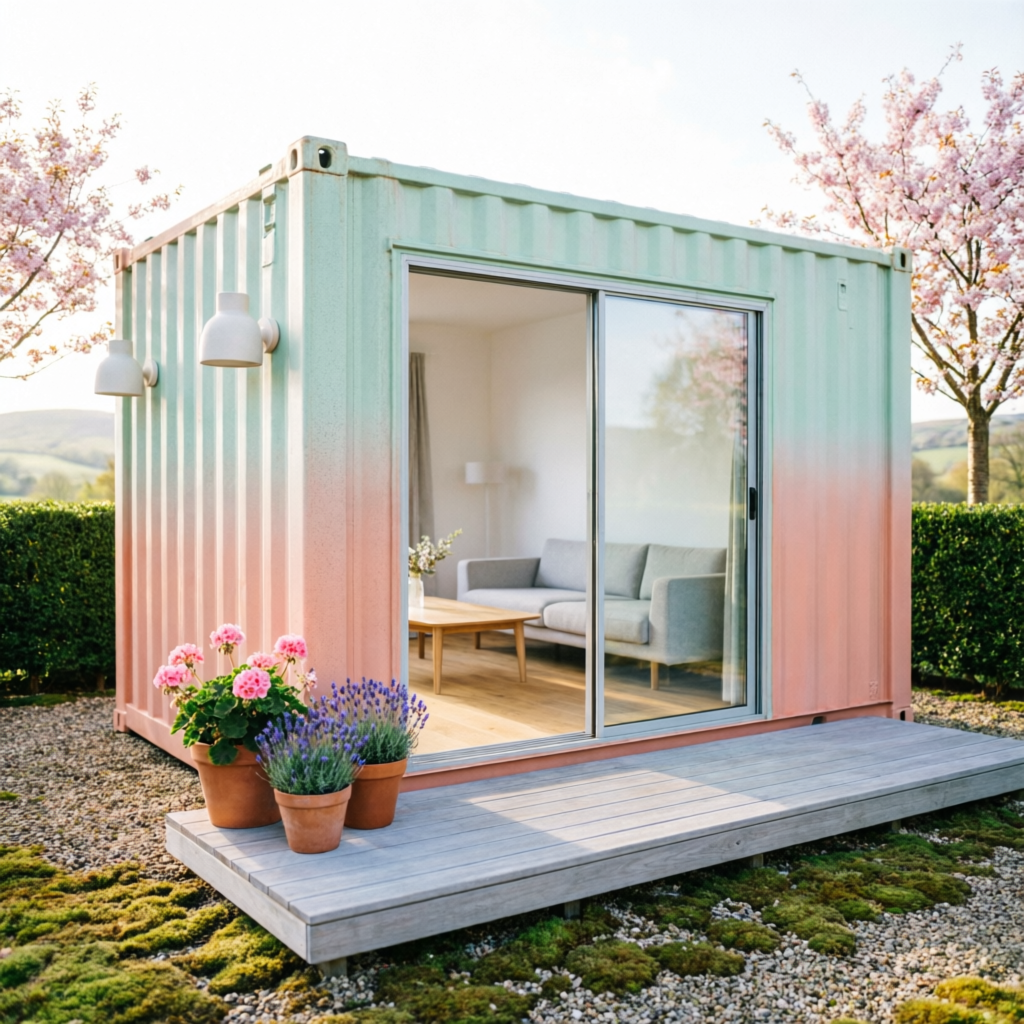

Коттедж Бриз 20ft

Уютный компактный дом с пастельной отделкой, раздвижной стеклянной дверью и мини-верандой. Идеален для дачи или гостевого дома.

14 м²

Площадь

20ft

Контейнер

10 дн.

Сборка

Цена от 790 000 ₽

Дом 40ft 🔥 Новинка

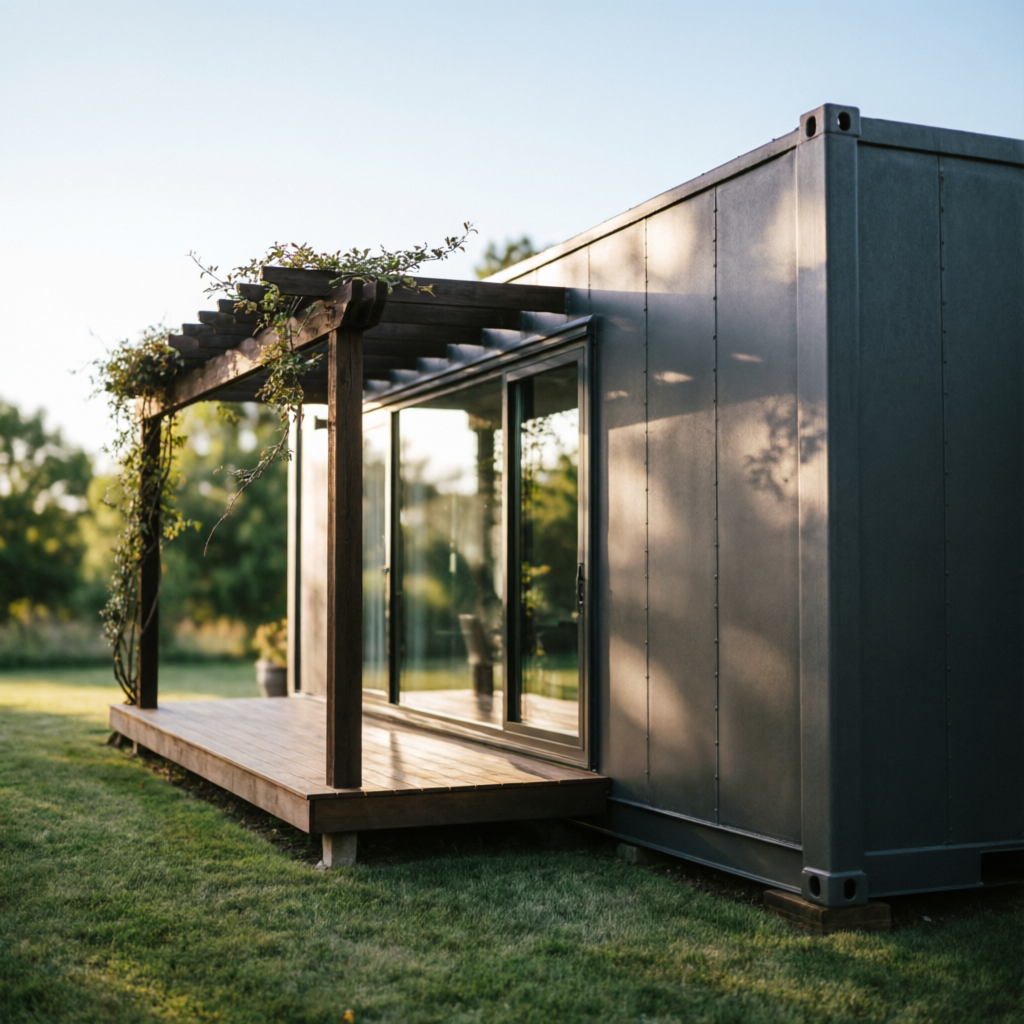

Резиденция Серо 40ft

Премиальный дом с плоской крышей, тёмно-серой обшивкой, панорамными окнами от пола до потолка и деревянной перголой.

28 м²

Площадь

40ft

Контейнер

16 дн.

Сборка

Цена от 2 100 000 ₽

Почему контейнерные дома?

6 причин выбрать наш модульный подход

⚡

Быстрая сборка

От фундамента до ключей — за 10–21 день. Без долгостроя и задержек.

🌿

Экологичность

Вторичное использование контейнеров. Минимальный углеродный след.

💰

Экономия до 40%

Дешевле традиционного строительства на 30–40% при равном качестве.

🔧

Мобильность

Дом можно перевезти на новое место. Полностью автономный модуль.

Готовы обсудить ваш проект?

Оставьте заявку и получите бесплатную консультацию архитектора и индивидуальный расчёт стоимости.

Чертежи - Банно-жилой модульный комплекс | КОНТЕЙНЕР24

🏗️ КОНТЕЙНЕР24 — МОДУЛЬНЫЕ РЕШЕНИЯ

🎉 Приветствуем всех наших уважаемых покупателей! Мы рады видеть вас в нашем проекте!

Ниже представлены полные рабочие чертежи банно-жилого модульного комплекса из двух контейнеров 40'HC. Все чертежи выполнены в масштабе с указанием размеров, узлов соединений и спецификаций.

📞 Телефон: 8 (966) 888-12-22

✉️ E-mail: Petrix.fin@mail.ru

🌐 Сайт: konteiner24.ru

🛒 Маркетплейс: OZON

РАБОЧИЕ ЧЕРТЕЖИ
БАННО-ЖИЛОЙ МОДУЛЬНЫЙ КОМПЛЕКС ИЗ ДВУХ КОНТЕЙНЕРОВ 40'HC

📋 СОДЕРЖАНИЕ ПРОЕКТА

Лист 1 — План 1 этажа (банный блок)М 1:50

Лист 2 — План 2 этажа (жилой блок)М 1:50

Лист 3 — Фасады 1-1, 2-2М 1:100

Лист 4 — Разрез 1-1М 1:50

Лист 5 — Детальный план: ТамбурМ 1:20

Лист 6 — Детальный план: Комната отдыхаМ 1:20

Лист 7 — Детальный план: ПарнаяМ 1:20

Лист 8 — Детальный план: МоечнаяМ 1:20

Лист 9 — Детальный план: Санузел 1 этажаМ 1:20

Лист 10 — Детальный план: ГостинаяМ 1:20

Лист 11 — Детальный план: СпальняМ 1:20

Лист 12 — Детальный план: Кухня-столоваяМ 1:20

Лист 13 — Детальный план: Санузел 2 этажаМ 1:20

Лист 14 — Узел соединения контейнеровМ 1:10

Лист 15 — Узел межэтажного перекрытияМ 1:10

Лист 16 — Лестничный маршМ 1:20

Лист 17 — План кровлиМ 1:50

Лист 18 — План фундаментовМ 1:50

Лист 19 — План электрики 1 этажМ 1:50

Лист 20 — План электрики 2 этажМ 1:50

Лист 21 — Водоснабжение и канализацияМ 1:50

Лист 22 — Спецификация материалов—

ЛИСТ 1 — ПЛАН ПЕРВОГО ЭТАЖА (М 1:50)

ТАМБУР
3.0 м²

КОМНАТА
ОТДЫХА
8.0 м²

ПАРНАЯ
4.0 м²

МОЕЧНАЯ
4.0 м²

С/У
2.5 м²

ТЕХ.ЗОНА
3.0 м²

ПЕЧЬ

12 190 мм

2 440 мм

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ 1 ЭТАЖА:

№	Наименование	Площадь, м²	Тип зоны
1	Тамбур-вход	3.0	Техническая
2	Комната отдыха	8.0	Сухая
3	Парная	4.0	Влажная
4	Моечная/душевая	4.0	Влажная
5	Санузел	2.5	Влажная
6	Техническая зона	3.0	Техническая
ИТОГО 1 этаж:		24.5	—

Лист 1 / 22
М 1:50
План 1 этажа

ЛИСТ 2 — ПЛАН ВТОРОГО ЭТАЖА (М 1:50)

ГОСТИНАЯ
8.0 м²

СПАЛЬНЯ
7.0 м²

КУХНЯ-
СТОЛОВАЯ
6.0 м²

С/У С
ДУШЕВОЙ
3.5 м²

ХРАНЕНИЕ И ТЕХ.ЗОНА
3.5 м²

12 190 мм

2 440 мм

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ 2 ЭТАЖА:

№	Наименование	Площадь, м²	Тип зоны
1	Гостиная	8.0	Жилая
2	Спальня	7.0	Жилая
3	Кухня-столовая	6.0	Жилая
4	Санузел с душевой	3.5	Влажная
5	Хранение и тех.зона	3.5	Техническая
ИТОГО 2 этаж:		28.0	—
ОБЩАЯ ПЛОЩАДЬ КОМПЛЕКСА:		52.5 м²	—

Лист 2 / 22
М 1:50
План 2 этажа

ЛИСТ 3 — ФАСАДЫ 1-1, 2-2 (М 1:100)

Фасад 1-1 (главный, длинная сторона)

12 190 мм

5 340 мм

Лист 3 / 22
М 1:100
Фасады

ЛИСТ 4 — РАЗРЕЗ 1-1 (М 1:50)

ПЕЧЬ

±0.000

+2.750

+5.340

2750

2590

12 190 мм

Лист 4 / 22
М 1:50
Разрез 1-1

ЛИСТ 5 — ДЕТАЛЬНЫЙ ПЛАН: ТАМБУР (М 1:20)

Дверь входная
800×2000

Вешалка

Обувница

Коврик

Выкл.

1500 мм

2000 мм

±0.000

Керамогранит

Примечания:
1. Пол — керамогранит
2. Стены — ГКЛВ + плитка
3. Потолок — вагонка
4. Освещение — LED 10Вт
5. Дверь — утеплённая
6. Вентиляция — вытяжная

СПЕЦИФИКАЦИЯ ТАМБУРА:

№	Элемент	Размер	Кол-во
1	Дверь входная утеплённая	800×2000 мм	1 шт
2	Вешалка настенная	1200×300 мм	1 шт
3	Обувница	1000×400 мм	1 шт
4	Светильник LED	—	1 шт
5	Выключатель	—	1 шт
6	Вентиляционная решётка	150×150 мм	1 шт

Лист 5 / 22
М 1:20
Тамбур

ЛИСТ 6 — ДЕТАЛЬНЫЙ ПЛАН: КОМНАТА ОТДЫХА (М 1:20)

Диван
2000×800

Стол
1500×800

Стул

ТВ

Тумба ТВ

Шкаф

2500 мм

3200 мм

Отделка:
Пол: ламинат 33 кл.
Стены: вагонка липа
Потолок: вагонка
Освещение: 2×LED 12Вт

СПЕЦИФИКАЦИЯ КОМНАТЫ ОТДЫХА:

№	Элемент	Размер	Кол-во
1	Диван угловой	2000×800 мм	1 шт
2	Стол обеденный	1500×800 мм	1 шт
3	Стул	400×400 мм	4 шт
4	Шкаф для одежды	1800×600 мм	1 шт
5	Тумба под ТВ	1200×400 мм	1 шт
6	ТВ панель	42"	1 шт
7	Розетка 220В	—	2 шт
8	Светильник LED	—	2 шт

Лист 6 / 22
М 1:20
Комната отдыха

ЛИСТ 7 — ДЕТАЛЬНЫЙ ПЛАН: ПАРНАЯ (М 1:20)

ПЕЧЬ
800×600

⌀150

КАМЕНКА

ПОЛКА ВЕРХ

ПОЛКА НИЗ

Дверь стеклянная 700×1900

Приток

Вытяжка

2000 мм

2440 мм

+2.200 (потолок)

Высота парной 2200мм

Конструкция:
1. Утепление 100мм
2. Фольга алюм.
3. Обрешётка 25мм
4. Вагонка липа 15мм
5. Пол — дерево (лист.)
6. Под полом — поддон
7. Слив ⌀50

СПЕЦИФИКАЦИЯ ПАРНОЙ:

№	Элемент	Размер	Кол-во
1	Печь с каменкой	800×600×800 мм	1 шт
2	Дымоход ⌀150	Нерж. сталь	1 комп.
3	Полка верхняя (липа)	1600×600 мм	1 шт
4	Полка нижняя (липа)	1600×500 мм	1 шт
5	Дверь стеклянная	700×1900 мм	1 шт
6	Вагонка липа	15 мм	~12 м²
7	Фольга алюминиевая	—	~12 м²
8	Утеплитель базальтовый	100 мм	~12 м²
9	Вентиляционные решётки	200×200 мм	2 шт

Лист 7 / 22
М 1:20
Парная

ЛИСТ 8 — ДЕТАЛЬНЫЙ ПЛАН: МОЕЧНАЯ (М 1:20)

ДУШЕВАЯ
КАБИНА
1500×1500

🚿

Ушат

Лавка
1800×600

Ведро

БАК ГОРЯЧЕЙ
ВОДЫ 80Л

⌀

Трап ⌀50

2000 мм

2440 мм

Материалы:
Пол: керамогранит
с уклоном 1-2% к трапу
Стены: плитка 200×300
Гидроизоляция обмазоч.
Тёплый пол (опция)
Вентиляция принудит.

СПЕЦИФИКАЦИЯ МОЕЧНОЙ:

№	Элемент	Размер	Кол-во
1	Душевая кабина	1500×1500 мм	1 шт
2	Бак горячей воды	80 л	1 шт
3	Лавка деревянная	1800×600 мм	1 шт
4	Ушат деревянный	—	1 шт
5	Трап пола ⌀50	Нерж.	1 шт
6	Смеситель для душа	—	1 шт
7	Плитка напольная	—	~5 м²
8	Плитка настенная	—	~18 м²

Лист 8 / 22
М 1:20
Моечная

ЛИСТ 9 — ДЕТАЛЬНЫЙ ПЛАН: САНУЗЕЛ 1 ЭТАЖА (М 1:20)

УНИТАЗ

🚽

УМЫВАЛЬНИК

🚰

Зеркало

БОЙЛЕР
50Л

Вент.

1500 мм

1800 мм

Оборудование:
1. Унитаз компакт
2. Умывальник 500мм
3. Бойлер 50л
4. Зеркало с подсветкой
5. Полотенцедержатель
6. Вентилятор 100мм

СПЕЦИФИКАЦИЯ САНУЗЛА 1 ЭТАЖА:

№	Элемент	Размер	Кол-во
1	Унитаз-компакт	—	1 шт
2	Умывальник с тумбой	500 мм	1 шт
3	Бойлер накопительный	50 л	1 шт
4	Смеситель	—	1 шт
5	Зеркало с LED	600×800 мм	1 шт
6	Вентилятор канальный	⌀100 мм	1 шт

Лист 9 / 22
М 1:20
Санузел 1 этажа

ЛИСТ 10 — ДЕТАЛЬНЫЙ ПЛАН: ГОСТИНАЯ (М 1:20)

Окно 2000×1200

ДИВАН УГЛОВОЙ
2500×1500

Журн. стол

Кресло

ТВ

Тумба ТВ

ЭЛЕКТРО-
КАМИН

3000 мм

2440 мм

Отделка:
Пол: ламинат 33 кл.
Стены: имитация бруса
Потолок: ГКЛ + подсветка
Окно: ПВХ 2000×1200
2-камерный стеклопакет

СПЕЦИФИКАЦИЯ ГОСТИНОЙ:

№	Элемент	Размер	Кол-во
1	Диван угловой	2500×1500 мм	1 шт
2	Кресло	1000×1000 мм	1 шт
3	Стол журнальный	1200×600 мм	1 шт
4	Камин электрический	1000×600 мм	1 шт
5	Тумба под ТВ	1700×500 мм	1 шт
6	Окно ПВХ	2000×1200 мм	1 шт
7	Розетка 220В	—	3 шт

Лист 10 / 22
М 1:20
Гостиная

ЛИСТ 11 — ДЕТАЛЬНЫЙ ПЛАН: СПАЛЬНЯ (М 1:20)

Окно 1500×1200

КРОВАТЬ
2000×1600
(двусп.)

ШКАФ-КУПЕ
1800×600

Туал. стол

2500 мм

2440 мм

Особенности:
Шторы блэкаут
Розетки у кровати
Выключ. проходной
Кондиционер (опц.)
Ламинат 33 класс

СПЕЦИФИКАЦИЯ СПАЛЬНИ:

№	Элемент	Размер	Кол-во
1	Кровать двуспальная	2000×1600 мм	1 шт
2	Матрас ортопедический	2000×1600 мм	1 шт
3	Тумба прикроватная	400×500 мм	2 шт
4	Шкаф-купе	1800×600 мм	1 шт
5	Туалетный столик	1200×500 мм	1 шт
6	Окно ПВХ	1500×1200 мм	1 шт

Лист 11 / 22
М 1:20
Спальня

ЛИСТ 12 — ДЕТАЛЬНЫЙ ПЛАН: КУХНЯ-СТОЛОВАЯ (М 1:20)

КУХОННЫЙ ГАРНИТУР (нижние шкафы)

Верхние шкафы

Мойка

Плита

Холод.

Вытяжка

ОБЕД. СТОЛ
1500×800

Ст

2000 мм

2440 мм

Оборудование:
1. Кух. гарнитур L-образ.
2. Мойка нерж. сталь
3. Плита индукц. 2-конф.
4. Холодильник мини
5. Вытяжка
6. СВЧ (опция)
7. Розетки 4 шт

СПЕЦИФИКАЦИЯ КУХНИ:

№	Элемент	Размер	Кол-во
1	Кухонный гарнитур	3500×600 мм	1 комп.
2	Стол обеденный	1500×800 мм	1 шт
3	Стул	—	4 шт
4	Мойка нерж. сталь	600×400 мм	1 шт
5	Плита индукционная	2 конф.	1 шт
6	Холодильник	Мини	1 шт
7	Вытяжка	—	1 шт
8	Окно ПВХ	1000×1200 мм	1 шт

Лист 12 / 22
М 1:20
Кухня-столовая

ЛИСТ 13 — ДЕТАЛЬНЫЙ ПЛАН: САНУЗЕЛ 2 ЭТАЖА С ДУШЕВОЙ (М 1:20)

ДУШЕВАЯ ЗОНА
1800×1500
(поддон + стекло)

🚿

УНИТАЗ

🚽

Умыв.

СТИР. МАШ.

БОЙЛЕР
80Л

1500 мм

2440 мм

Оборудование:
1. Душевая зона 1800×1500
2. Унитаз подвесной
3. Раковина с тумбой
4. Стиральная машина
5. Бойлер 80 л
6. Тёплый пол

СПЕЦИФИКАЦИЯ САНУЗЛА 2 ЭТАЖА:

№	Элемент	Размер	Кол-во
1	Душевая зона (стекло)	1800×1500 мм	1 комп.
2	Унитаз подвесной	—	1 шт
3	Раковина с тумбой	700 мм	1 шт
4	Стиральная машина	600×600 мм	1 шт
5	Бойлер	80 л	1 шт
6	Тёплый пол	~3.5 м²	1 комп.

Лист 13 / 22
М 1:20
Санузел 2 этажа

ЛИСТ 14 — УЗЕЛ СОЕДИНЕНИЯ КОНТЕЙНЕРОВ (М 1:10)

Узел 1. Соединение верхнего и нижнего контейнеров

1. Рама верхнего контейнера (швеллер 200×100×6)

2. Рама нижнего контейнера (швеллер 200×100×6)

3. Угловая стойка (фитинг ISO 178×178×H)

4. Болт М24×80 — 4 шт на угол

5. Сварной шов — по периметру

6. Промежуточная стойка (профиль 100×100×4)

12 190 мм

2750

СПЕЦИФИКАЦИЯ УЗЛА СОЕДИНЕНИЯ:

№	Элемент	Материал	Кол-во
1	Фитинг угловой ISO	Сталь 20	8 шт
2	Болт М24×80 с гайкой	Класс 8.8	32 шт
3	Шайба усиленная М24	Сталь	64 шт
4	Промежуточная стойка	Проф. труба 100×100×4	4 шт
5	Пластина соединительная	Сталь 10мм	16 шт
6	Сварной шов	Электрод УОНИ 13/55	по периметру
7	Антикоррозийная обработка	Грунт ГФ-021 + эмаль	—

Лист 14 / 22
М 1:10
Узел соединения

ЛИСТ 15 — УЗЕЛ МЕЖЭТАЖНОГО ПЕРЕКРЫТИЯ (М 1:10)

Узел 2. Пирог межэтажного перекрытия

1. Чистовой пол — ламинат 33 кл. 12мм

2. Подложка пробковая 3мм

3. Черновой пол — фанера ФК 18мм

4. Рама контейнера + утеплитель 100мм (минвата)

5. Потолок 1 этажа — ГКЛ 12.5мм

6. Звукоизоляция — Шуманет 15мм

355 мм

Схема монтажа перекрытия:

Установка верхнего контейнера на нижний с фиксацией фитингами
Укладка звукоизоляционной ленты по периметру
Монтаж лаг из бруса 50×50 с шагом 400мм
Укладка утеплителя минвата 100мм между лагами
Настил чернового пола — фанера ФК 18мм
Укладка подложки пробковой 3мм
Монтаж чистового пола — ламинат 33 класс 12мм
Устройство плинтусов по периметру

СПЕЦИФИКАЦИЯ ПИРОГА ПЕРЕКРЫТИЯ:

№	Материал	Толщина	Площадь
1	Ламинат 33 класс	12 мм	28 м²
2	Подложка пробковая	3 мм	28 м²
3	Фанера ФК 18мм	18 мм	28 м²
4	Брус 50×50 (лаги)	50 мм	~150 п.м.
5	Минераловатный утеплитель	100 мм	28 м²
6	Пароизоляция Изоспан В	—	28 м²
7	ГКЛ потолочный	12.5 мм	28 м²
8	Шуманет (звукоизоляция)	15 мм	28 м²

Лист 15 / 22
М 1:10
Перекрытие

ЛИСТ 16 — ЛЕСТНИЧНЫЙ МАРШ (М 1:20)

Лестница: вид сбоку и план

ВИД СБОКУ (боковой)

±0.000

+2.750

H = 2750 мм

L = 2200 мм

ПЛАН ЛЕСТНИЦЫ

ВВЕРХ

175 мм
(высота)

900 мм (ширина)

ПАРАМЕТРЫ:
Высота подъёма: 2750 мм
Длина марша: 2200 мм
Ширина марша: 900 мм
Кол-во ступеней: 15
Высота ступени: 183 мм
Глубина ступени: 250 мм
Уклон: 38°
Материал: сосна/ель
Перила: металл + дерево
Ограждение: с 2-х сторон

СПЕЦИФИКАЦИЯ ЛЕСТНИЦЫ:

№	Элемент	Материал	Кол-во
1	Косоуры	Брус 100×50 мм	2 шт
2	Ступени	Доска 40×250 мм	15 шт
3	Подступенки	Доска 20×250 мм	15 шт
4	Балясины	Брус 40×40 мм	16 шт
5	Поручень	Брус 60×60 мм	2 шт
6	Крепёж	Металл	комп.

Лист 16 / 22
М 1:20
Лестница

ЛИСТ 17 — ПЛАН КРОВЛИ (М 1:50)

Уклон 2%

ВВ

Воронка ⌀100

ДЫМОХ.

⌀150

Вент. выход

Фановая ⌀110

12 190 мм

2 440 мм

КОНСТРУКЦИЯ КРОВЛИ (снизу вверх):
1. Профлист контейнера (основание)
2. Пароизоляция Изоспан В
3. Утеплитель минвата 150 мм
4. Гидроветрозащита Изоспан А
5. Контробрешётка 50×50
6. Мембрана ПВХ (1.5мм)
7. Балласт / гравий 50мм

СПЕЦИФИКАЦИЯ КРОВЕЛЬНОЙ СИСТЕМЫ:

№	Элемент	Размер	Кол-во
1	Мембрана ПВХ	1.5 мм	~35 м²
2	Утеплитель минвата	150 мм	~30 м²
3	Пароизоляция	—	~30 м²
4	Водосточная воронка	⌀100 мм	1 шт
5	Дымоход сэндвич	⌀150 мм	1 комп.
6	Вентвыход	⌀125 мм	1 шт
7	Фановая труба	⌀110 мм	1 шт
8	Парапетные ограждения	—	~29 п.м.

Лист 17 / 22
М 1:50
План кровли

ЛИСТ 18 — ПЛАН ФУНДАМЕНТОВ (М 1:50)

МОДУЛЬ 12190×2440

С1

С2

С3

С4

С5

С6

12 190 мм

2 440 мм

Узел 3. Оголовок сваи:

СВС 108

1. Оголовок сварной

2. Ростверк 200×300, бетон В25

3. Свая винтовая СВС 108×3000

4. Анкер М20×300

ХАРАКТЕРИСТИКИ:
Тип фундамента: свайно-винтовой
Сваи: СВС 108×3000 мм
Кол-во свай: 6 шт
Несущая способность: 4 т/свая
Ростверк: монолитный 200×300
Бетон: В25 (М350)
Арматура: А500С ⌀12
Заглубление: 2500 мм
Обработка: антикор

СПЕЦИФИКАЦИЯ ФУНДАМЕНТА:

№	Элемент	Размер	Кол-во
1	Свая винтовая СВС 108	⌀108×3000 мм	6 шт
2	Оголовок сварной	250×250 мм	6 шт
3	Ростверк монолитный	200×300 мм	~1.5 м³
4	Арматура А500С ⌀12	—	~120 п.м.
5	Бетон В25	—	~1.5 м³
6	Анкер М20×300	—	12 шт
7	Гидроизоляция	—	~10 м²

Лист 18 / 22
М 1:50
План фундаментов

ЛИСТ 19 — ПЛАН ЭЛЕКТРИКИ 1 ЭТАЖА (М 1:50)

ЩР

Щиток

Тамбур

Комната отдыха

Парная

Моечная

С/У

Тех.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
— розетка 220В
— выключатель
— светильник
— щиток распределительный

ЭЛЕКТРИЧЕСКАЯ СХЕМА 1 ЭТАЖА:

№	Элемент	Характеристика	Кол-во
1	Щиток распределительный	ЩР-12 модулей	1 шт
2	Автомат вводной	С40 2P	1 шт
3	УЗО	40А 30мА	2 шт
4	Автоматы групповые	С16 1P	6 шт
5	Кабель ВВГнг 3×2.5	Розетки	~80 п.м.
6	Кабель ВВГнг 3×1.5	Освещение	~60 п.м.
7	Розетки 220В	С влагозащитой IP44	10 шт
8	Выключатели	Одноклавишные	6 шт
9	Светильники LED	Влагозащ. IP65 (мокрые)	6 шт
10	Заземление	Контур ⌀16	1 комп.

Общая мощность: ~8 кВт
Ввод: однофазный 220В, 40А

Лист 19 / 22
М 1:50
Электрика 1 эт.

ЛИСТ 20 — ПЛАН ЭЛЕКТРИКИ 2 ЭТАЖА (М 1:50)

Гостиная

Спальня

Кухня

С/У

Хранение

ЭЛЕКТРИЧЕСКАЯ СХЕМА 2 ЭТАЖА:

№	Элемент	Характеристика	Кол-во
1	Розетки 220В	IP20/IP44	12 шт
2	Выключатели	Одноклавиш./проходные	5 шт
3	Светильники LED	Встраиваемые	5 шт
4	ТВ-розетка	Коаксиальная	1 шт
5	Интернет-розетка RJ-45	Cat 5e	2 шт
6	Кабель ВВГнг 3×2.5	Розетки	~90 п.м.
7	Кабель ВВГнг 3×1.5	Освещение	~70 п.м.
8	Кондиционер (опция)	Отдельная линия 3×2.5	1 точка

Общая мощность 2 этажа: ~6 кВт
Суммарная мощность комплекса: ~14 кВт

Лист 20 / 22
М 1:50
Электрика 2 эт.

ЛИСТ 21 — ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ (М 1:50)

1 ЭТАЖ:

2 ЭТАЖ:

ВВОД ХВС ⌀32

Коллектор

🚿

Душ

🚰

Умыв.

К1 ⌀50

СТОЯК К1 ⌀110

🚰

Мойка

🚿

Душ

🚽

Унитаз

🚰

Умыв.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
— ХВС (холодное водоснабжение)
— ГВС (горячее водоснабжение)
— К1 (канализация хоз.-бытовая)
— К2 (вентиляция)

ИСХОДНЫЕ ДАННЫЕ:
Ввод воды: ⌀32 ПНД
Давление: 2-4 атм
Канализация: ⌀110 в септик
Объём септика: 3 м³ (мин.)
Бойлер 1 эт: 50 л
Бойлер 2 эт: 80 л

СПЕЦИФИКАЦИЯ САНТЕХНИКИ:

№	Оборудование	Подключение	Кол-во
1	Душевая кабина	ХВС+ГВС ⌀15	2 шт
2	Умывальник	ХВС+ГВС ⌀15	2 шт
3	Унитаз	ХВС ⌀15 + К1 ⌀110	2 шт
4	Мойка кухонная	ХВС+ГВС ⌀15	1 шт
5	Бойлер 50 л	ХВС ⌀20	1 шт
6	Бойлер 80 л	ХВС ⌀20	1 шт
7	Стиральная машина	ХВС ⌀15 + К1 ⌀40	1 шт
8	Коллектор	⌀32	2 шт
9	Трубы ППР ХВС	⌀25	~30 п.м.
10	Трубы ППР ГВС	⌀25 (арм.)	~25 п.м.
11	Трубы канализ. ПВХ	⌀50 / ⌀110	~20 п.м.

Лист 21 / 22
М 1:50
Водоснабжение

ЛИСТ 22 — ОБЩАЯ СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

ОСНОВНЫЕ КОНСТРУКЦИИ

№	Наименование	Ед.изм.	Кол-во
1	Контейнер 40'HC (б/у или новый)	шт	2
2	Свая винтовая СВС 108×3000	шт	6
3	Бетон В25 для ростверка	м³	1.5
4	Минераловатный утеплитель 100мм	м²	120
5	Минераловатный утеплитель 150мм (кровля)	м²	30
6	Пароизоляция Изоспан В	м²	150
7	Гидроветрозащита Изоспан А	м²	35
8	Фанера ФК 18мм	м²	60
9	ГКЛ 12.5мм	м²	180
10	Вагонка липа 15мм (парная)	м²	25
11	Имитация бруса (стены)	м²	150
12	Ламинат 33 класс 12мм	м²	40
13	Керамогранит	м²	20
14	Плитка настенная	м²	45
15	Мембрана кровельная ПВХ	м²	35

ОКНА И ДВЕРИ

№	Наименование	Размер	Кол-во
1	Окно ПВХ 2-камерное	2000×1200	1
2	Окно ПВХ 2-камерное	1500×1200	1
3	Окно ПВХ 2-камерное	1000×1200	1
4	Дверь входная утеплённая	800×2000	2
5	Двери межкомнатные	700×2000	8
6	Дверь стеклянная для парной	700×1900	1
7	Лестница деревянная	—	1 комп.

ИНЖЕНЕРНЫЕ СИСТЕМЫ

№	Система	Характеристика	Стоимость ориентир.
1	Электрика	14 кВт, 220В	~120 000 ₽
2	Водоснабжение	ХВС+ГВС	~80 000 ₽
3	Канализация	К1 в септик	~40 000 ₽
4	Вентиляция	Приточно-вытяжная	~60 000 ₽
5	Отопление	Эл. конвекторы + печь	~90 000 ₽
6	Банное оборудование	Печь, каменка, полки	~150 000 ₽

СТОИМОСТЬ ПРОЕКТА (ОРИЕНТИРОВОЧНО)

Статья расходов	Сумма, ₽
Контейнеры 40'HC × 2	от 500 000
Фундамент свайный	от 80 000
Утепление и отделка	от 450 000
Инженерные системы	от 440 000
Банное оборудование	от 150 000
Мебель и сантехника	от 250 000
Транспорт и монтаж	от 120 000
ИТОГО:	от 1 990 000 ₽
СО СКИДКОЙ 35% ПО ЗАКАЗУ НА OZON:	от 1 293 500 ₽

🎁 АКЦИЯ! СКИДКА 35% 🎁

Назовите номер вашего заказа на OZON
и получите скидку на готовый модуль!

📞 8 (966) 888-12-22
✉️ Petrix.fin@mail.ru
🌐 konteiner24.ru

Лист 22 / 22
—
Спецификация

🏗️ КОНТЕЙНЕР24 — ВАШ НАДЁЖНЫЙ ПАРТНЁР

Благодарим за интерес к нашему проекту! Мы готовы реализовать для вас модульный комплекс любой сложности.

📞 8 (966) 888-12-22

✉️ Petrix.fin@mail.ru

🌐 konteiner24.ru

⭐ СКИДКА 35% ПО НОМЕРУ ЗАКАЗА НА OZON ⭐
